Пример настройки маршрутизации с вызовом по требованию



Рассмотрение процесса настройки маршрутизации с вызовом по требованию лучше всего проводить на примере. Обратимся к рис. 15.7, на котором изображена конфигурация гипотетической маршрутизируемой сети.

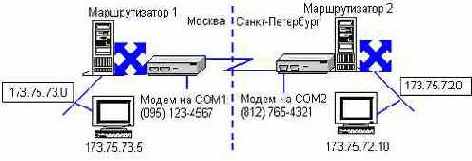

Рис. 15.7. Пример маршрутизации с вызовом по требованию

В московском офисе установлен компьютер, работающий под управлением Windows Server 2003. Этот компьютер сконфигурирован в качестве сервера удаленного доступа и маршрутизатора с вызовом по требованию. Все компьютеры в московском офисе находятся в подсети 173.75.73.0 (маска подсети 255.255.255.0). К маршрутизатору в Москве (далее называемому Маршрутизатором 1) через СОМ 1-порт подключен модем, доступ к которому осуществляется по телефону (095)123-4567.

В санкт-петербургском офисе также установлен компьютер, находящийся под управлением Windows Server 2003 и функционирующий в качестве сервера удаленного доступа и маршрутизатора с вызовом по требованию. Все компьютеры в санкт-петербургском офисе находятся в подсети 173.75.72.0 (маска подсети 255.255.255.0). Через СОМ2-порт к санкт-петербургскому маршрутизатору (далее называемому Маршрутизатором 2) подключен модем, использующий номер телефона (812)765-4321.

По окончании процесса настройки механизма маршрутизации пользователь компьютера с IP-адресом 173.75.73.5 должен иметь возможность установить соединение по запросу с компьютером с IP-адресом 173.75.72.10 и наоборот.

Внимание


Далее мы рассмотрим процесс ручной настройки механизма маршрутизации с вызовом по требованию. Однако настоятельно рекомендуется использовать Demand Dial Interface Wizard (Мастер интерфейса вызова по требованию), чтобы автоматизировать процесс настройки. Этот мастер выполняет все шаги конфигурации, описанные ниже, кроме создания статического маршрута.
