Архитектура безопасности IP - часть 3


  •  Драйвер безопасности IP (IPSec-драйвер)

Это локальный, резидентный агент, который просматривает все IP-пакеты на соответствие фильтру IP. Если он находит соответствие, то задерживает пакеты в очереди, в то время как служба ISAKMP/Oakley генерирует необходимую SA и ключ, чтобы защитить обмен информацией. Агент, получив эту информацию от службы ISAKMP, шифрует IP-пакеты и посылает их компьютеру-адресату (рис. 22.4). Драйвер IPSec запускается агентом политики.



Рис. 22.4. Функционирование драйвера IPSec

Все три перечисленные компонента установлены в Windows Server 2003 по умолчанию и запускаются автоматически.

Примечание

Каждый контроллер домена содержит Центр распространения ключей Kerberos (Kerberos Distribution Center, KDC) для установления подлинности, который конфигурируется сетевым администратором. Протокол Kerberos служит третьим доверенным лицом, которое проверяет подлинность поддерживающей связь стороны. Безопасность IP в Windows Server 2003 использует Kerberos для идентификации компьютеров.

Рассмотрим пример, в котором пользователь Компьютера А (Пользователь 1) посылает данные пользователю Компьютера В (Пользователю 2). Безопасность IP установлена на обоих компьютерах.

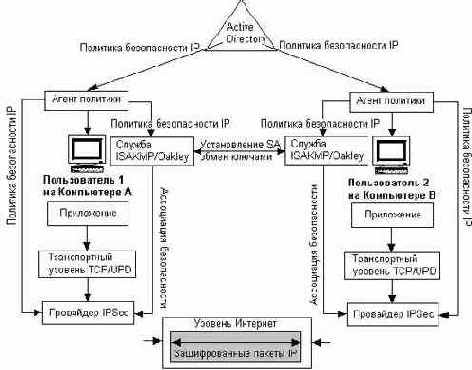

Рис. 22.5. Пример реализации безопасности IP

На уровне пользователя процесс доставки IP-пакетов прозрачен. Пользователь 1 просто запускает приложение, которое использует протокол стека TCP/IP, например FTP, и посылает данные Пользователю 2. Политики безопасности, назначенные Компьютеру А и Компьютеру В администратором, определяют уровень безопасности взаимодействия. Они выбираются агентом политики и передаются службе ISAKMP/Oakley и драйверу IPSec. Служба ISAKMP/Oakley на каждом компьютере использует политику переговоров, связанную с назначенной политикой безопасности, чтобы установить ключ и общий метод переговоров (ассоциация безопасности). Результаты переговоров о политике ISAKMP между двумя компьютерами передаются драйверу IPSec, который использует ключ для шифрования данных. В заключение драйвер IPSec посылает шифрованные данные на Компьютер В. Драйвер IPSec на Компьютере В дешифрует данные и передает их приложению-получателю (см. описание процесса на рис. 22.5).

Примечание

Любые маршрутизаторы или коммутаторы, которые находятся на пути между поддерживающими связь компьютерами, вне зависимости от того, общаются ли два пользователя или пользователь и файловый сервер, должны просто пропускать шифрованные IP-пакеты к адресату. Если между поддерживающими связь компьютерами находится брандмауэр или другой шлюз, поддерживающий систему безопасности, то на нем должна быть разрешена функция пересылки IP-пакетов или настроена специальная фильтрация, которая разрешает пересылку пакетов безопасности IP, чтобы IP-пакеты правильно достигали адресата.
