Компоненты Windows 2000, обеспечивающие шифрование

На рис. 26.1 схематично показана логическая взаимосвязь средств Windows 2000, позволяющих применять шифрование с открытым ключом.

Изображенные на рис. 26.1 средства не обязательно должны размещаться на отдельных компьютерах. Несколько служб могут эффективно работать на одном компьютере. Ключевое звено схемы —


служба сертификатов Microsoft (Microsoft Certificate Services). Она позволяет создать один или несколько ЦС предприятия, поддерживающих создание и отзыв сертификатов. Они интегрированы в Active Directory, где хранится информация о политике ЦС и их местоположении. Кроме того, с помощью Active Directory выполняется публикация информации о сертификатах и их отзыве.

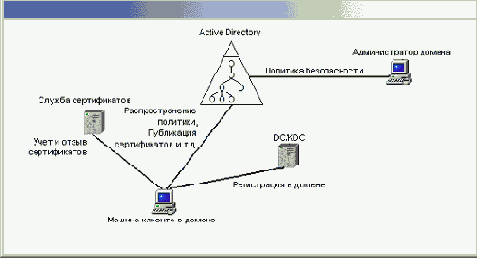

Рис 26.1. Взаимосвязь средств Windows 2000, предназначенных для работы с открытым ключом

Средства работы с открытым ключом не заменяют существующих механизмов доверительных отношений между доменами и аутентификации, реализованных с помощью контроллеров доменов и центров распространения: ключей Kerberos (Key Distribution Center, KDC). Напротив, данные средства взаимодействуют с этими службами, что позволяет приложениям безопасно передавать конфиденциальную информацию через Интернет и корпоративным глобальным каналам.

Поддержка прикладных средств шифрования информации с открытым ключом включена в состав программного обеспечения операционных систем Windows 2000, Windows NT, а также Windows 95/98. На рис. 26.2 показана структура служб, предназначенных для поддержки прикладных программ. Основой архитектуры поддержки прикладных программ шифрования информации с открытым ключом является библиотека CryptoAPI. Она позволяет работать со всеми устанавливаемыми поставщиками услуг шифрования (Cryptographic Service Providers, CSP) через стандартный интерфейс. CSP могут быть реализованы на программном уровне или с помощью специального оборудования. Они поддерживают различные длины ключей и алгоритмы шифрования. Как видно на рис. 26.2, один из CSP поддерживает смарт-карты. Услугами служб шифрования пользуются службы управления сертификатами. Они соответствуют стандарту Х.509 v3 и позволяют организовывать принудительное хранение, службы подсчета и дешифрования. Кроме того, эти службы предназначены для работы с различными отраслевыми стандартами сообщений. В основном они поддерживают стандарты PKCS и разработанный в IETF (Internet Engineering Task Force) набор предварительных стандартов PKIX (Public Key Infrastructure, X.509).

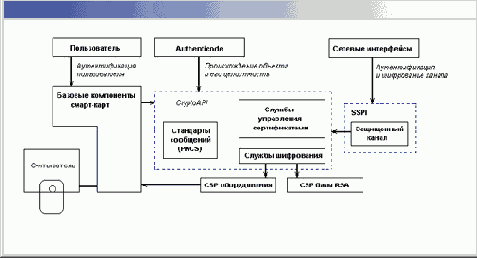

Рис 26.2. Службы средств шифрования информации с открытым ключом, поддерживающие прикладные программы

Остальные службы используют CryptoAPI для придания дополнительной функциональности прикладным программам. Защищенный канал (Secure Channel) поддерживает сетевую аутентификацию и шифрование в соответствии со стандартными протоколами TLS и SSL, обращение к которым может быть выполнено с помощью интерфейсов Microsoft Winlnet и SSPI. Служба Authenticode предназначена для проверки и подписи объектов и в основном используется при получении информации через Интернет.

В состав программного обеспечения служб поддержки прикладных средств шифрования входит поддержка интерфейса, предназначенного для работы со смарт-картами. Они используются для регистрации на компьютере и в сети Windows 2000.
