На рис. 6.4 представлена архитектура ММС.
Диспетчер оснасток
(Snap-in Manager) дает системному администратору или разработчику оснасток возможность
добавлять, удалять или изменять оснастки. Кроме того, Диспетчер оснасток позволяет
Диспетчер оснасток сохраняет произведенные установки в виде инструмента или документа (файл с расширением msc). Пользователь определенного инструмента взаимодействует с, элементами, которые находятся в верхней части рисунка (файл *.msc и элементы пользовательского интерфейса). Разработчики и администраторы работают с элементами, показанными в нижней части рис. 6.4 (Диспетчер оснасток и оснастки Просмотр событий и Маршрутизация и удаленный доступ).
При загрузке документа ММС инициализируется одна или несколько оснасток, как показано на рис. 6.5.
|

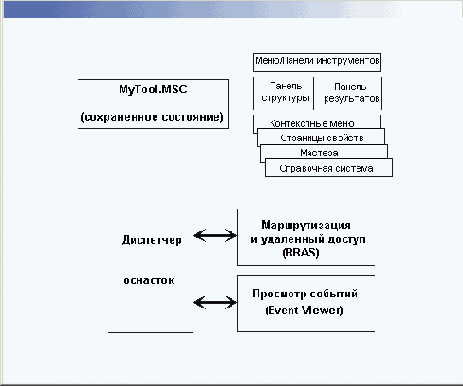

Рис. 6.4.
Модель ММС — инструмент консоли (файл *.msc взаимодействует
с диспетчером оснасток для извлечения оснасток и представления элементов
пользовательского интерфейса)
|
|

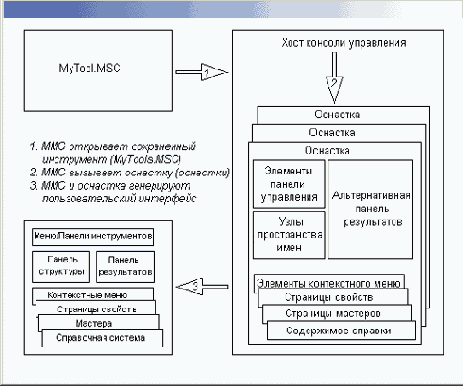

Рис. 6.5.
Когда пользователь открывает файл ММС, загружаются оснастки
и генерируется пользовательский интерфейс
|
Данные оснастки объединены для создания пространства имен — набора узлов, которые отображаются в виде дерева на панели структуры. Пространство имен является главным деревом, которое показывает возможности инструмента. Пространство имен может включать все Управляемые объекты
сети — компьютеры, пользователей, группы и т. д. Пространство имен содержит объекты, средства просмотра и задачи. Дочерние окна ММС представляют собой средства просмотра главного пространства имен.
